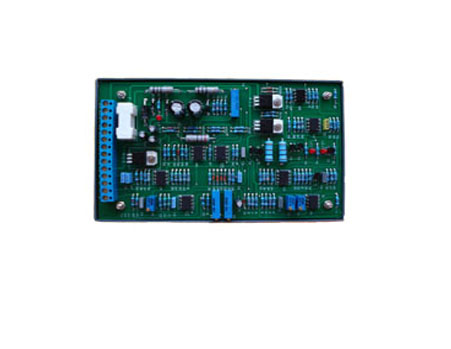

此款电液比例控制器(电液比例放大板)是用户的特殊要求而设计生产的,它的特点是由一个输入信号同步控制两个电液比例变量泵同步工作的目的,用于VA/E变量叶片泵,A7V、A2V轴向柱塞泵,A6V轴向柱塞马达及DBE系列先导式比例溢流阀,DBE系列先导式比例压力阀的控制。
一、主要技术参数
1,电源:直流24V(+10%、-5%) 22-28V
2,先导电流:0-100mA
3,颤振频率:200/100HZ
4,最大输出电流:800mA (电磁铁A、电磁铁B、分别输出电流)
5,控制电压:±9V±1%
6,环境温度:0-40℃
7,温度飘移:0.5(最大电流值)0/00℃
8,平均无故障时间:大于2000小时。
9,本控制器要求单独电源供电,不能与其他24V电元件共用电源。
二、线路的连接
1,本控制器需要直流24V电源供电,电源的正端接20,负端接16或18。
2,电磁铁A两端接28和24,电磁铁B两端接26和22,且没有方向性。
3,输入控制信号(+9V)从10取出,通过外部电位器从12输入0-+9V的控制电压信号,在电磁铁A和B中同步得到0-800MA的方波控制电流。
4,本控制器要求单独电源供电,不能与其他24V电元件共用电源。
