供电电源：DC（直流）24/48V
输出最大功率：24/48W 负载阻抗：10/40欧
最大输出电流：1.5A 响应速度：0.1-5s
控制信号输入：0~10VDC FUSE：2.0A/250V
环境温度：0~65℃ 温度漂移（最大）：0.3mA/C

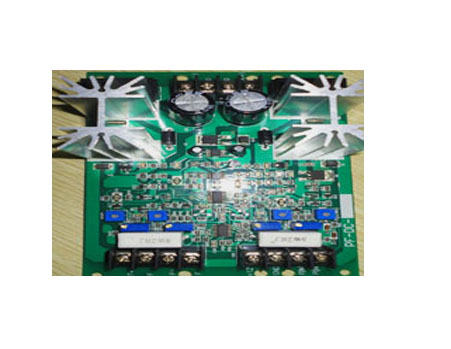

适用于控制所有无电位置反馈的直动式和先导式,溢流式比例压力流量阀,(EFBG-**-*-125).根据样本目前驱动两个电磁铁,具有斜坡发生器,分别进行上升和下降时间单独调节,也可对电流上限/下限设定.电源错极保护功能,全采用SMD贴片工艺制做,体积小抗干扰性强.
端子功能: 可调电位器功能:
P(DC+) ─压力输入电源DC24V 1.P(MAX) ─压力最大值调整
F(DC+) ─流量输入电源DC48V 2.P(MIN) ─压力最小值调整
GND─输入电源公共点 3.P(UP) ─压力斜坡上升时间
P+ ─电磁铁线圈1 4.P(DOWN)─压力斜坡下降时间
P- ─电磁铁线圈2 5.F(UP) ─流量斜坡上升时间
F+ ─电磁铁线圈1 6.F(DOWN)─流量斜坡下降时间
F- ─电磁铁线圈2 7.F(MAX) ─流量最大值调整
8.F(MIN) ─流量最小值调整
+12V ─可变电阻用辅助电源
GND ─公共点
P(vin) ─压力输入信号点
F(vin) ─流量输入信号点
